Description

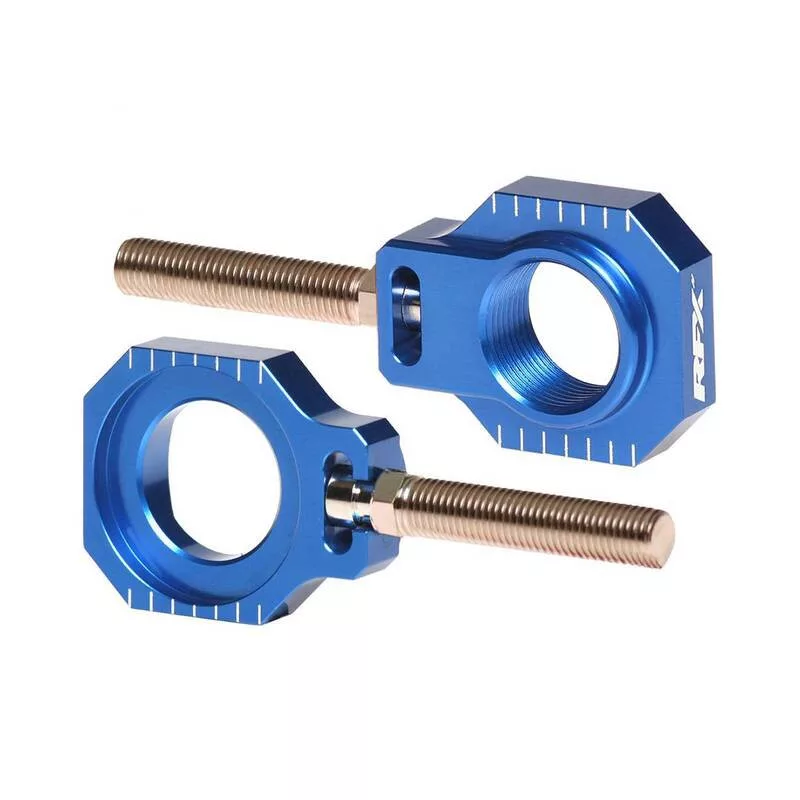

Az RFX Pro Series Axle Blocks arra lettek tervezve, hogy felgyorsítsák és javítsák a kerékcsere folyamatát könnyű illesztéssel és pontosabb igazítással. CNC-gyártottak 7075-es repülési fokozatú alumíniumból.

Pro Series Axle Blocks jellemzői:

– Az tengelytartó egy oldalt tart, így ezt egy kulccsal lehet meghúzni.

– Lézerrel gravírozott RFX logó.

– CNC 7075 repülési fokozatú alumínium.

– CAD tervezett profil a könnyedség érdekében.

– Szorosabb toleranciák a jobb illeszkedés érdekében.

– Színes eloxálás a gyári motoros megjelenésért.

Felszerelési utasítások:

1. Kezdd a motor felállításával, hogy a hátsó kerék a földről legyen emelve.

2. Lazítsd meg a hátsó tengely anyát és távolítsd el a tengelyt.

3. Emeld fel a láncot a lánckerékről és távolítsd el a hátsó kerék.

4. Távolítsd el az régi tengelyblokkokat.

5. Távolítsd el az régi tengelyblokk csavarokat.

6. Távolítsd el a tengelyt a tengelyblokkból (csak KTM esetén) ehhez esetleg hőre és egy bakra lesz szükség, ügyelj arra, hogy ne sértsd meg a tengelyt.

7. Szereld vissza a tengelyt az új tengelyblokkba (csak KTM esetén), ügyelj arra, hogy piros menetszilárdítót használj.

8. Tisztítsd meg a lengőkar környékét, ügyelve arra, hogy tiszta és szennyeződésmentes legyen.

9. Vegyél fel egy új RFX tengelyblokkot és helyezd a lengőkarra, ügyelve az igazításra és a csavarok helyzetére.

10. Tisztítsd meg a tengelyt és a tengely anyát.

11. Kenj vízálló zsírt a tengelyre és a kerék távtartókra.

12. Emeld fel a keréket a helyére és helyezd vissza a lánckereket.

13. Illesszd be a tengelyt teljesen és erősítsd vissza a tengely anyát, de ne húzd meg teljesen.

14. Igazítsd a kerék négyzet alakúvá a tengelyblokkok segítségével, és állítsd be a lánckereket a megfelelő feszességre (ellenőrizd a használati utasítást a megfelelő feszességért).

15. Húzd meg a tengely anyát a megfelelő nyomatékkal, ahogy azt a használati utasításban is le van írva.

Kompatibilitás:
